Méthodologie de mesure et d'analyse acoustique
La caractérisation de nos haut-parleurs débute par l'utilisation du logiciel LIMP (suite ARTA), permettant d'extraire avec précision les paramètres électromécaniques des transducteurs. Une fois l'enceinte finalisée, l'étape cruciale consiste à évaluer ses performances en conditions réelles par une mesure de sa réponse en fréquence.
Cette analyse, réalisée par balayage fréquentiel (Sweep), permet d'identifier les défauts du son, (pics et creux). L'objectif est de diagnostiquer les accidents acoustiques afin d'appliquer les corrections nécessaires, qu'elles soient mécaniques, acoustiques ou liées au filtrage.
Pour mener à bien cette expertise, nous utilisons une chaîne d'acquisition composée de deux éléments indissociables :
Une solution d'acquisition optimisée à coût maîtrisé
Nous avons fait le choix d’associer le préamplificateur VM-3 à l’interface Behringer UCA222 pour constituer notre chaîne de mesure. Bien que la multiplication des maillons puisse théoriquement introduire des imperfections résiduelles, cette configuration s'avère parfaitement adaptée à notre démarche.
S'éloignant des exigences extrêmes des laboratoires de métrologie, cette solution privilégie le rapport performance/prix. Avec un investissement modique — environ 16 € pour le préamplificateur et 21 € pour l'interface USB — ce duo constitue la porte d'entrée la plus économique pour accéder à des mesures acoustiques sérieuses et répétables.
C'est une configuration pragmatique : elle offre une précision largement suffisante pour la mise au point d'enceintes, tout en restant accessible à tout concepteur souhaitant valider ses simulations par des relevés concrets.
Réglages:

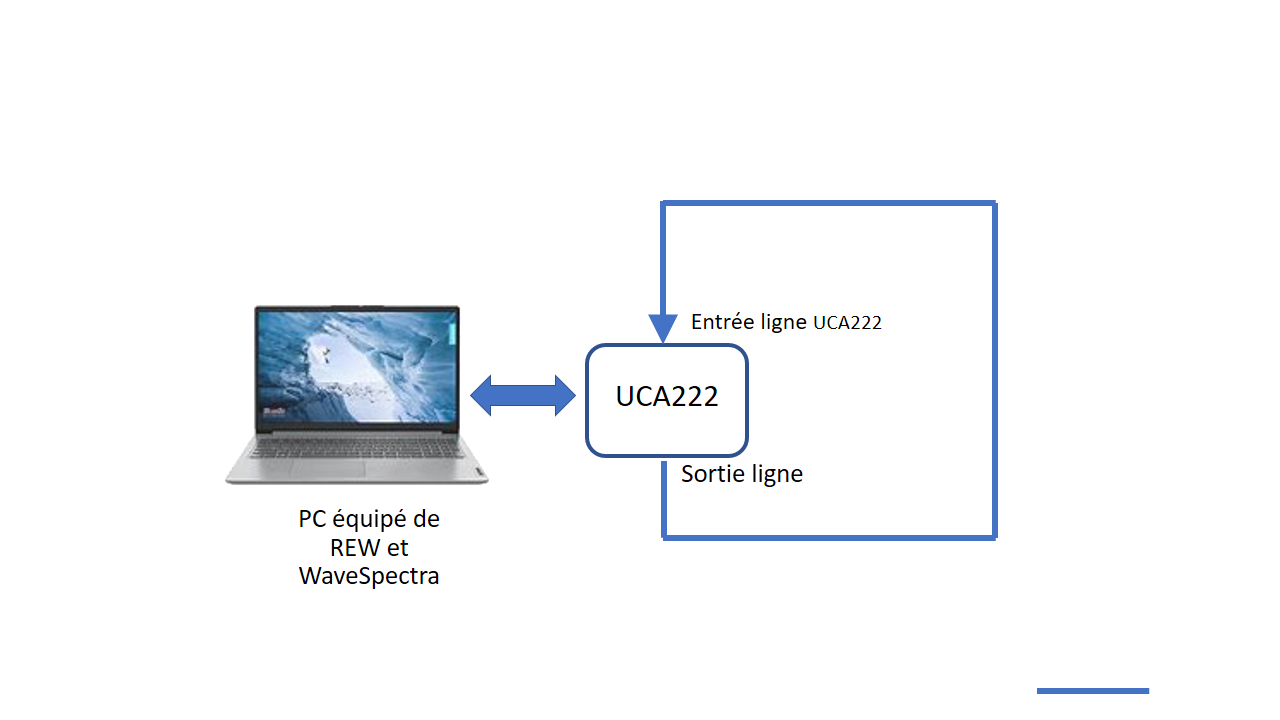

Procédure de calibration en boucle (Loopback) :
Pour calibrer le duo VM-3 + UCA222, l'objectif est de créer un fichier de compensation qui signifiera au logiciel (REW ou WaveSpectra) d'ignorer les défauts du matériel et de n'afficher que le son de l'enceinte.
Pour mesurer les défauts de la chaîne,au moyen d'un câble en Y, on doit injecter le signal de sortie ligne du UCA222 directement dans l'entrée du système, sans passer par l'enceinte ni le micro.
Rappel pour la sécurité de votre matériel :
Procédure avec REW (La plus précise)
REW automatise très bien cette tâche :
Une fois cette calibration faite, vous pourrez débrancher ce câble, brancher votre micro électret à la place, et vous serez prêt à mesurer vos enceintes avec une précision bien plus élevée !
Procédure avec WaveSpectra
WaveSpectra est plus manuel. On utilise la fonction Overlay comme "zéro" :
Tant que vous ne touchez plus aux boutons de volume du VM-3, vos mesures d'enceintes seront compensées par rapport à cette référence.
Mesures méthode 1:
Pour mesurer la réponse en fréquence d'une enceinte avec le duo VM-3 + UCA222, il est crucial de bien régler WaveSpectra pour obtenir une lecture stable et précise.
Voici les étapes clés pour transformer votre matériel en banc de mesure :
1. Configuration de WaveSpectra
2. Le signal de test
Pour mesurer une enceinte, vous avez besoin d'une source sonore qui couvre toutes les fréquences :
Utilisation de WaveGene:
3. Installation physique
Le positionnement est souvent plus important que le matériel lui-même :
4. Procédure de mesure
Observez la courbe :
Si elle chute après 15 kHz, c'est peut-être la limite de votre micro ou du tweeter.
Si vous voyez des bosses énormes dans les graves (sous 200 Hz), c'est probablement votre pièce qui résonne.
Le petit bémol à garder en tête
Votre micro électret, s'il n'est pas un modèle "de mesure" (comme un Dayton ou un Behringer ECM8000), possède sa propre signature. La plupart des micros basiques accentuent les aigus. La courbe que vous verrez sera donc la combinaison de l'enceinte + du micro.
La caractérisation de nos haut-parleurs débute par l'utilisation du logiciel LIMP (suite ARTA), permettant d'extraire avec précision les paramètres électromécaniques des transducteurs. Une fois l'enceinte finalisée, l'étape cruciale consiste à évaluer ses performances en conditions réelles par une mesure de sa réponse en fréquence.
Cette analyse, réalisée par balayage fréquentiel (Sweep), permet d'identifier les défauts du son, (pics et creux). L'objectif est de diagnostiquer les accidents acoustiques afin d'appliquer les corrections nécessaires, qu'elles soient mécaniques, acoustiques ou liées au filtrage.
Pour mener à bien cette expertise, nous utilisons une chaîne d'acquisition composée de deux éléments indissociables :
- L'interface de numérisation : La carte son externe Behringer UCA222, choisie pour sa stabilité et sa transparence (voir détails à la page « Fournitures »).
- L'étage de préamplification : Le préamplificateur micro VM-3, qui assure l'interface entre le capteur acoustique et la chaîne de mesure.
Une solution d'acquisition optimisée à coût maîtrisé
Nous avons fait le choix d’associer le préamplificateur VM-3 à l’interface Behringer UCA222 pour constituer notre chaîne de mesure. Bien que la multiplication des maillons puisse théoriquement introduire des imperfections résiduelles, cette configuration s'avère parfaitement adaptée à notre démarche.
S'éloignant des exigences extrêmes des laboratoires de métrologie, cette solution privilégie le rapport performance/prix. Avec un investissement modique — environ 16 € pour le préamplificateur et 21 € pour l'interface USB — ce duo constitue la porte d'entrée la plus économique pour accéder à des mesures acoustiques sérieuses et répétables.
C'est une configuration pragmatique : elle offre une précision largement suffisante pour la mise au point d'enceintes, tout en restant accessible à tout concepteur souhaitant valider ses simulations par des relevés concrets.
Réglages:

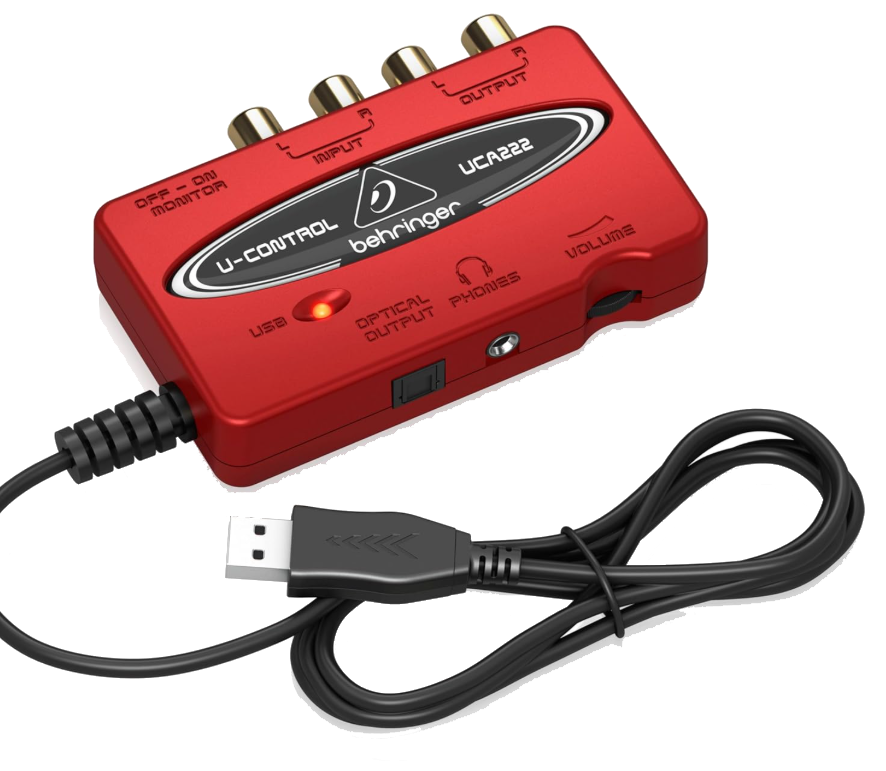

- UCA222 - cette carte son est reliée au PC directement via la prise USB. - On ajuste avec la molette le niveau de sortie casque qui est connecté à l'ampli de puissance via un cordon mâle-mâle jack 3.5mm..

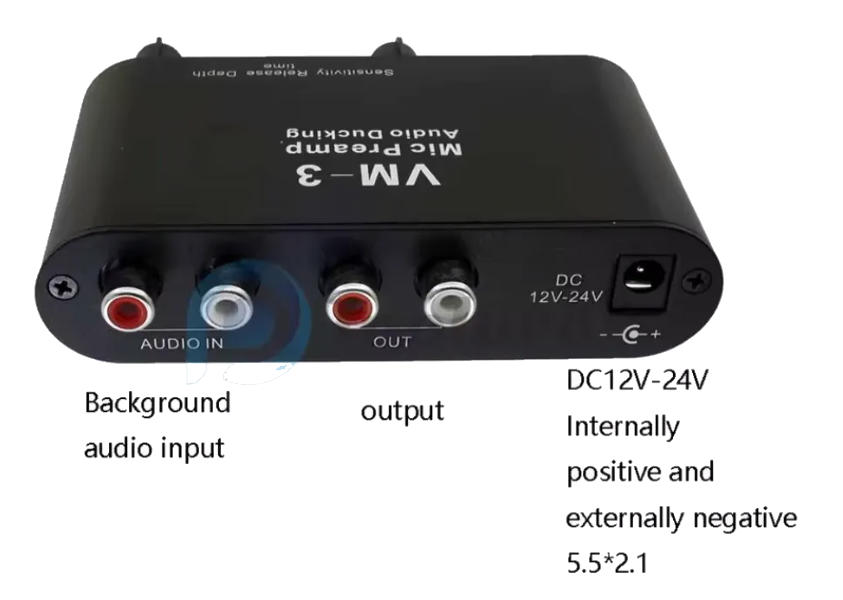

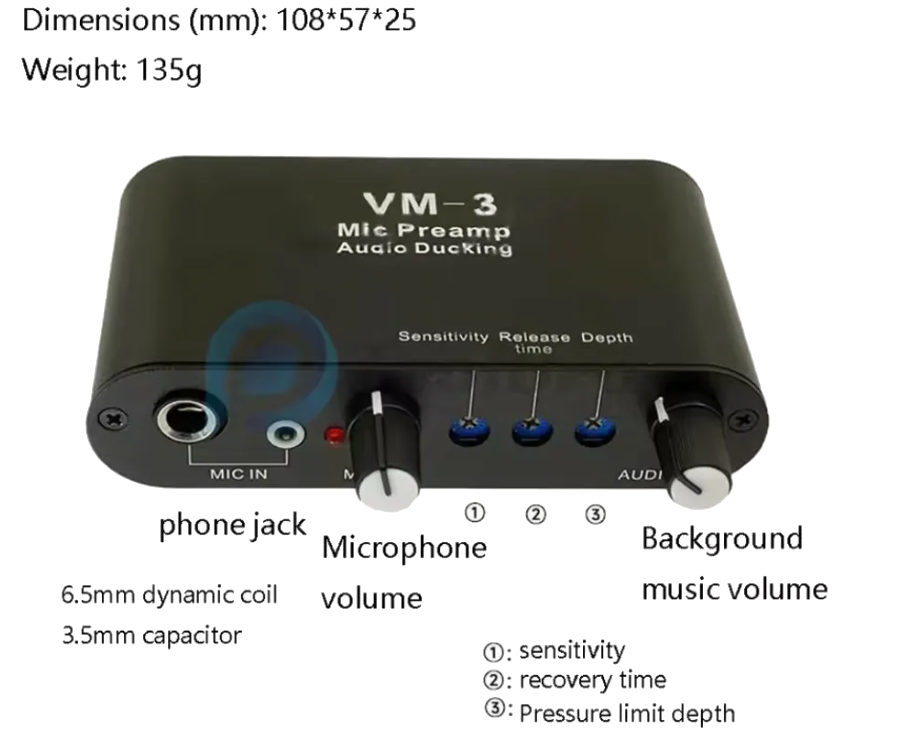

- VM-3 - Le micro electret est connecté au boitier via la prise casque en face avant. (Interfaces d'entrée microphone 6,35 mm qui convient aux microphones dynamiques et une autre de 3,5mm adaptée aux microphones à condensateur 5 V, capsules électret). La sortie ligne RCA du VM-3 est connectée à l'entrée ligne RCA de la UC222 via un cordon RCA-RCA femelle.
- Attention ! Le boitier VM-3 a été détourné de sa vocation première qui est celle d'être utilisée pour le Karaoké ! il y a donc trois manipulations à éffectuer pour l'adapter à notre utilisation:
- ne rien connecter aux prises arrières du boitier, "Background Audio input
- Mettre la position à zéro du réglage "background musiic volume" situé en face avant
- Mettre les positions de réglage par vis au mini de "Sensitivity" et " recovery time"
- On règle uniquement le niveau de siortie ligne (Microphone volime)
Procédure de calibration en boucle (Loopback) :
Pour calibrer le duo VM-3 + UCA222, l'objectif est de créer un fichier de compensation qui signifiera au logiciel (REW ou WaveSpectra) d'ignorer les défauts du matériel et de n'afficher que le son de l'enceinte.

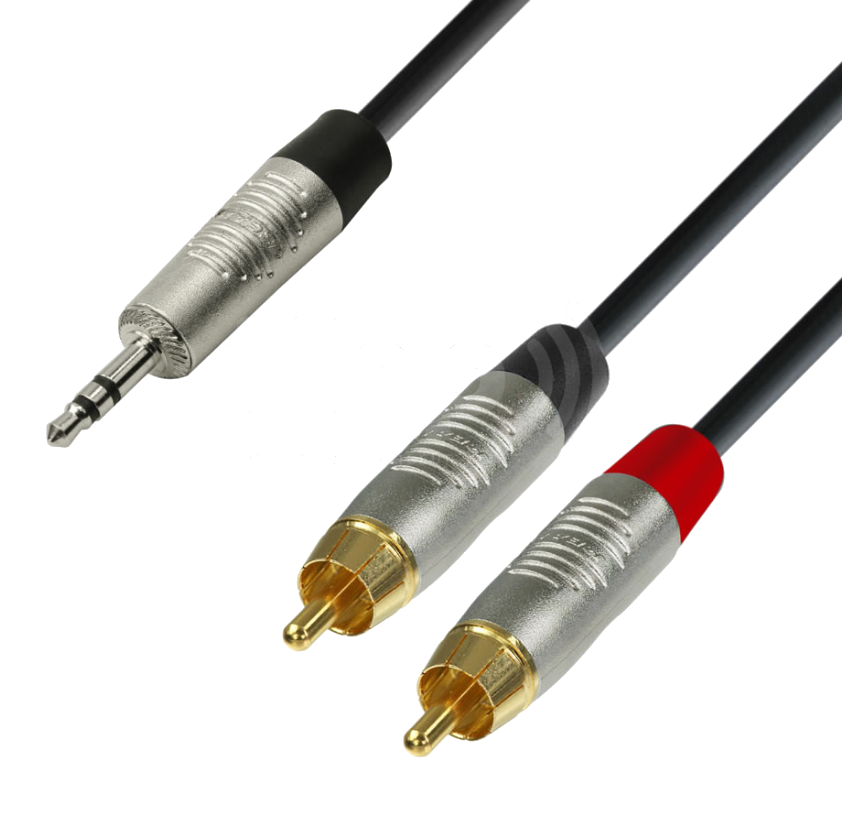

Pour mesurer les défauts de la chaîne,au moyen d'un câble en Y, on doit injecter le signal de sortie ligne du UCA222 directement dans l'entrée du système, sans passer par l'enceinte ni le micro.
- Sortie : Branchez la sortie "Output" de l'UCA222 vers l'entrée micro du VM-3.
Rappel pour la sécurité de votre matériel :
- L'entrée micro du VM-3 est conçue pour des signaux très faibles (quelques millivolts). La sortie de l'UCA222 est beaucoup plus forte.
- Avant de cliquer sur "Start" dans REW ou WaveSpectra : Vérifiez bien que le volume de sortie de UCA222 (action molette) est presque au minimum.
- Montez le son très doucement jusqu'à voir la courbe s'afficher. Si vous voyez une ligne droite mais avec beaucoup de "bruit" (pics partout), c'est que vous saturez l'entrée : baissez le volume immédiatement.
Procédure avec REW (La plus précise)
REW automatise très bien cette tâche :
- Allez dans Preferences > Calibrate.
- Suivez l'assistant : REW va envoyer un sweep à travers votre VM-3 et l'UCA222.
- Résultat : REW va générer une courbe qui n'est pas plate (elle représentera les défauts du duo).
- Cliquez sur "Make Calib..." : Cela crée un fichier .cal.
- Désormais, à chaque mesure d'enceinte, REW soustraira automatiquement cette courbe pour que le résultat soit parfaitement neutre.
Une fois cette calibration faite, vous pourrez débrancher ce câble, brancher votre micro électret à la place, et vous serez prêt à mesurer vos enceintes avec une précision bien plus élevée !
Procédure avec WaveSpectra
WaveSpectra est plus manuel. On utilise la fonction Overlay comme "zéro" :
- Réalisez le branchement en boucle décrit plus haut.
- Lancez un Bruit Rose et appuyez sur Start.
- Une fois la courbe stabilisée, allez dans le menu Overlay et cliquez sur "Set to Overlay 1".
- Activez l'option de Soustraction ou de Différence (si disponible dans votre version) pour que la ligne devienne plate à 0 dB.
Tant que vous ne touchez plus aux boutons de volume du VM-3, vos mesures d'enceintes seront compensées par rapport à cette référence.
Mesures méthode 1:

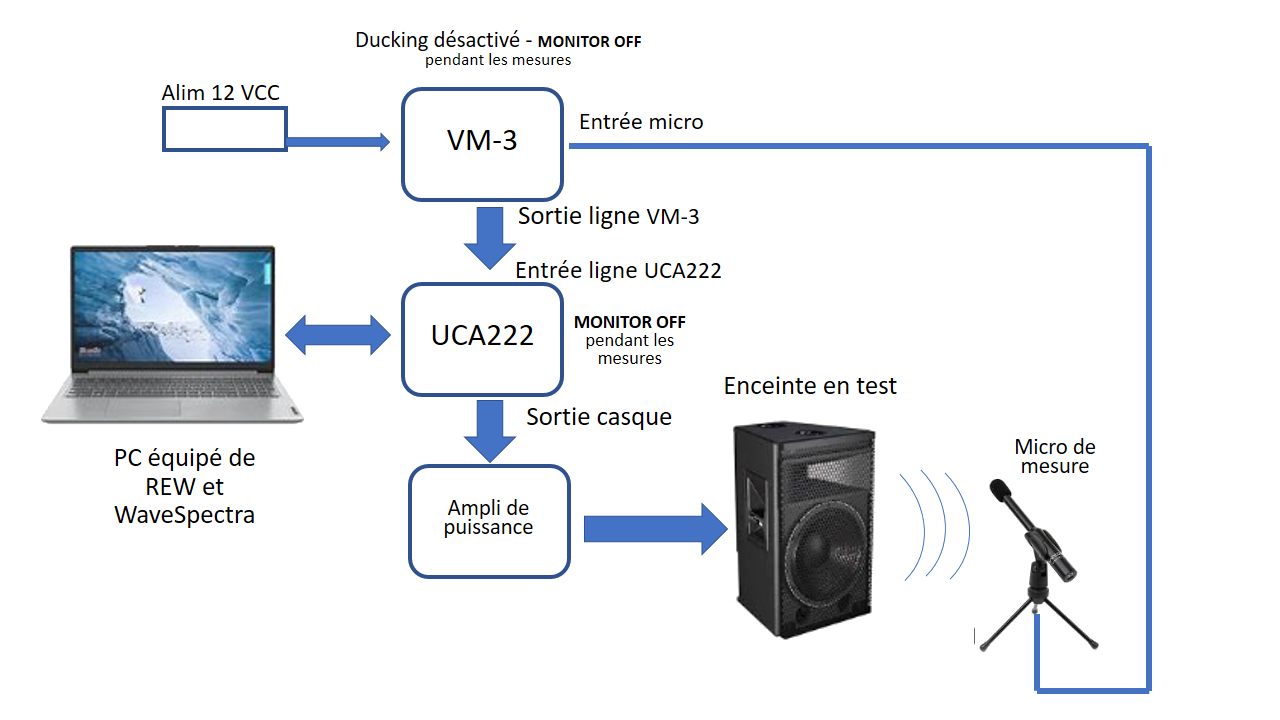

Pour mesurer la réponse en fréquence d'une enceinte avec le duo VM-3 + UCA222, il est crucial de bien régler WaveSpectra pour obtenir une lecture stable et précise.
Voici les étapes clés pour transformer votre matériel en banc de mesure :
1. Configuration de WaveSpectra
- Allez dans le menu Settings (icône de clé plate) :
- Onglet Samples points : Choisissez 8192 ou 16384.
- Window Function : Sélectionnez Hanning ou Hamming. C’est le meilleur compromis pour une réponse en fréquence fluide.
- Average (Moyennage) : C'est indispensable. Réglez sur Linear avec environ 10 à 20 scans. Cela permet de lisser la courbe et d'éliminer les bruits parasites impromptus.
- Boites en bas de l'interface : activer "Main" et " Peak"
2. Le signal de test
Pour mesurer une enceinte, vous avez besoin d'une source sonore qui couvre toutes les fréquences :
Utilisation de WaveGene:
- Taux d'échantillonage : Réglez-le sur 44100 Hz ou 48000 Hz (correspondant au maximum de l'UCA222)
- Wave 1 : réglez à 20Hz
- Wave 2 : régler à 15kHz
- Cochez "Swee" (Balayage de 20 - 18000Hz
3. Installation physique
Le positionnement est souvent plus important que le matériel lui-même :
- Distance : Placez votre micro électret à environ 50 cm ou 1 mètre de l'enceinte,
- Environnement : Éloignez l'enceinte des murs et ne posez pas le micro directement sur une table (utilisez un petit pied ou de la mousse) pour éviter les réflexions qui créent des "creux" artificiels dans la courbe.
4. Procédure de mesure
- Lancez le balayage de fréquence
- Ajustez le gain du VM-3 pour que le signal dans WaveSpectra soit bien visible mais ne touche jamais le haut du graphique (0 dB).
- Appuyez sur Start dans WaveSpectra.
Observez la courbe :
Si elle chute après 15 kHz, c'est peut-être la limite de votre micro ou du tweeter.
Si vous voyez des bosses énormes dans les graves (sous 200 Hz), c'est probablement votre pièce qui résonne.
Le petit bémol à garder en tête
Votre micro électret, s'il n'est pas un modèle "de mesure" (comme un Dayton ou un Behringer ECM8000), possède sa propre signature. La plupart des micros basiques accentuent les aigus. La courbe que vous verrez sera donc la combinaison de l'enceinte + du micro.
________________________________________________________________________________
Mesures méthode 2:
Utiliser REW (Room EQ Wizard) - Recommandé
Si vous voulez une analyse vraiment sérieuse de votre enceinte avec votre matériel, je vous conseille vivement d'utiliser le logiciel gratuit REW au lieu de WaveSpectra. Il est conçu spécifiquement pour les sweeps.
Avantage : REW envoie le signal et l'analyse en même temps. Il élimine automatiquement les réflexions de votre pièce pour ne garder que le son de l'enceinte (fenêtrage temporel).
Compatibilité : Il reconnaîtra votre UCA222 sans problème.
Les points de vigilance avec votre montage VM-3 / UCA222. Lors d'un sweep, le signal est très pur. Voici ce qui peut fausser votre courbe :
- La saturation du préampli VM-3 : Un sweep à haut volume peut faire saturer le petit circuit du VM-3. Si vous voyez des "pics fantômes" (des harmoniques) apparaître plus haut dans le spectre pendant le sweep, baissez le volume du micro.
- La résonance de la pièce : À certaines fréquences graves (entre 40Hz et 150Hz), le son va paraître beaucoup plus fort. Ce n'est pas forcément votre enceinte, mais vos murs qui renvoient le son.
- Astuce : Placez le micro très près de l'enceinte (10-20 cm) pour un "champ proche". Cela réduit l'influence de la pièce, mais attention à ne pas saturer l'UCA222 !
- Le repliement (Aliasing) : Assurez-vous que la fréquence d'échantillonnage (Sample Rate) dans Windows et dans votre logiciel de mesure est la même (ex: 48kHz partout).
Remarque: REW (Room EQ Wizard) est le standard gratuit pour la mesure acoustique. Contrairement à WaveSpectra, il va envoyer lui-même le "sweep" et calculer la réponse en fréquence en ignorant (si vous le souhaitez) les réflexions de votre pièce.
Voici comment configurer votre matériel (VM-3 + UCA222) dans REW :
1. Configuration des Préférences (La base)
Ouvrez REW et cliquez sur la roue crantée (Preferences) en haut à droite :
- Drivers : Choisissez Java (plus simple) ou ASIO (si vous avez installé les pilotes ASIO4ALL).
- Sample Rate : Réglez sur 48 kHz (pour correspondre à l'UCA222).
- Output Device : Sélectionnez la sortie de votre PC (celle reliée à votre enceinte/ampli).
- Input Device : Sélectionnez USB Audio CODEC (c'est votre Behringer UCA222).
- Input Channel : Choisissez Left ou Right selon l'entrée RCA où vous avez branché le VM-3.
2. Le réglage des niveaux (Check Levels)
Avant de lancer le sweep, il faut s'assurer que le signal ne sature pas dans le VM-3 ou l'UCA222 :
- Cliquez sur le bouton Measure (icône rouge en haut à gauche).
- Cliquez sur Check Levels. REW va envoyer un bruit rose.
- Ajustez le bouton Microphone Volume sur le VM-3 pour que la barre de niveau dans REW soit dans le Vert/Jaune (autour de -12 dB ou -18 dB).
- Si la barre devient Rouge : Baissez immédiatement le volume du VM-3, car la saturation rendrait la mesure totalement fausse.
3. Lancer la mesure (Le Sweep)
Une fois les niveaux réglés :
- Dans la fenêtre Measure, réglez la plage de fréquences : Start 20 Hz à End 20 000 Hz.
- Length : Choisissez 256k (c'est un bon compromis pour une mesure précise).
- Cliquez sur Start. Vous allez entendre le sifflement monter des graves vers les aigus.
4. Analyser le résultat
Une fois le sweep fini, une courbe apparaît. Voici ce qu'il faut regarder :
- SPL & Phase : C'est votre courbe de réponse en fréquence.
- Smoothing (Lissage) : Si la courbe est trop "nerveuse" (beaucoup de pics et creux serrés), allez dans le menu Graph -> Apply 1/12 Octave Smoothing. Cela rend la lecture plus humaine et lisible.
- Fenêtrage (IR Windows) : C'est la force de REW. Vous pouvez cliquer sur "IR Windows" pour dire au logiciel de ne garder que les 5 premières millisecondes du son. Cela efface l'influence de votre pièce et vous montre la réponse réelle de l'enceinte (comme si vous étiez dans une chambre anéchoïque).
Rappel de sécurité pour la VM-3
Comme c'est un préampli de type "DJ/Karaoké", il n'est pas conçu pour être parfaitement plat.
Conseil : Si vous voulez une précision absolue, vous pouvez faire une "Carte de Calibration" pour votre ensemble VM-3/UCA222. Il suffit de relier la sortie casque de votre PC directement à l'entrée du VM-3 (avec un câble atténuateur ou en baissant très fort le volume) et de faire un sweep "à vide". La courbe obtenue sera le "défaut" de votre matériel, que REW pourra ensuite soustraire de vos mesures d'enceintes.
